Инструменты для визуализации архитектуры в IT-проектах: выбор, сравнение и лучшие практики

Помните тот момент, когда новый разработчик заходит в проект и спрашивает: «А где тут вообще всё находится?». Если вы не можете ответить на этот вопрос за две минуты, показав понятную схему, у вас проблема с архитектурной документацией. Визуализация архитектуры - это не просто рисование красивых квадратиков для отчета менеджеру. Это способ снизить когнитивную нагрузку команды и избежать катастрофических ошибок при масштабировании системы.

Многие думают, что достаточно написать код, а схемами займутся потом. Но реальность такова: без актуальных диаграмм технический долг растет быстрее, чем бизнес понимает ценность продукта. Сегодня мы разберем, какие инструменты реально помогают держать архитектуру под контролем, как выбрать подходящий софт и почему Excel больше не спасает ситуацию.

Зачем вообще нужны схемы архитектуры?

Давайте будем честны: никто не любит писать документацию. Но архитектура программного обеспечения существует независимо от того, задокументирована она или нет. Проблема в том, что «невидимая» архитектура видна только тем, кто ее проектировал полгода назад. А через год они уже забудут, почему база данных разделена именно так.

Архитектурная визуализация - это процесс представления структуры системы, ее компонентов и взаимодействий между ними в графической форме. Хорошая схема выполняет три главные задачи:

• Коммуникация. Объяснить сложную систему новому сотруднику или заказчику проще картинкой, чем тысячей строк кода.
• Принятие решений. Когда вы видите зависимости на схеме, легче понять, что сломается, если удалить один микросервис.
• Документация. Актуальные диаграммы заменяют устаревшие текстовые описания, которые никто не читает.

Если вы используете методологию C4 (Context, Containers, Components, Code), вам нужно четыре уровня детализации. И каждый уровень требует своего подхода к визуализации. Попытка запихнуть всё в одну гигантскую диаграмму приводит к тому, что она становится нечитаемой кашей.

Классические vs современные инструменты

Рынок инструментов для моделирования можно условно разделить на два лагеря: «тяжеловесные корпоративные решения» и «гибкие веб-сервисы». Первые часто требуют установки на Windows, обучения и лицензий на миллион долларов. Вторые работают прямо в браузере, поддерживают совместное редактирование и интегрируются с Git.

Что сейчас популярно среди инженеров в 2026 году?

• Draw.io (diagrams.net). Бесплатный, работает офлайн и онлайн. Идеален для быстрых схем, но плохо подходит для больших проектов с сотнями элементов из-за отсутствия версионирования внутри файла.
• Miro. Отлично подходит для брейнштормов и высокоуровневых схем. Но если вам нужна точность UML-диаграмм или автоматическая генерация из кода, Miro может оказаться слишком «игрушечным».
• PlantUML. Инструмент для тех, кто любит код. Вы пишете текстовый скрипт, а система генерирует диаграмму. Главный плюс - такие схемы легко хранить в Git и сравнивать версии. Минус - высокий порог входа для менеджеров.
• Structurizr. Реализация метода C4 как код. Позволяет создавать архитектурные модели из текстового описания и экспортировать их в разные форматы.

Как выбрать инструмент под вашу команду?

Выбор инструмента зависит не от его функционала, а от того, кто будет эти схемы читать и обновлять. Вот простой алгоритм выбора:

1. Кто аудитория? Если это только разработчики, выбирайте текстовые инструменты (PlantUML, Mermaid). Они живут в репозитории рядом с кодом. Если это еще и менеджеры, дизайнеры, заказчики, нужен визуальный редактор (Miro, Lucidchart).
2. Как часто меняются схемы? Если архитектура стабильна годами, подойдет даже PowerPoint. Если изменения еженедельные, ручное обновление картинок превратится в ад. В таком случае рассматривайте автоматическую генерацию диаграмм из кода.
3. Какой бюджет? Для стартапа бесплатного Draw.io хватит на год. Для enterprise с требованиями аудита придется закупать лицензии на специализированные платформы.

Не пытайтесь использовать один инструмент для всех задач. Часто лучшая стратегия - комбинирование. Например, общая картина проекта лежит в Confluence в виде статичных картинок, а детальные компоненты описаны в PlantUML внутри репозитория.

Метод C4: стандарт де-факто

Еще пять лет назад все спорили, какой нотацией пользоваться: UML, BPMN или собственными квадратами. Сейчас победил здравый смысл и метод C4, предложенный Саймоном Брауном. Почему он стал стандартом?

Потому что он решает проблему масштабируемости. В UML есть десятки типов диаграмм, большинство из которых никто не использует. C4 предлагает всего четыре уровня абстракции, которые соответствуют привычному взгляду на карту:

• Level 1 (System Context): Что наша система делает и кто с ней взаимодействует? (Люди и внешние системы).
• Level 2 (Container): Из каких крупных частей состоит система? (Веб-приложение, мобильное приложение, база данных).
• Level 3 (Component): Как устроены контейнеры изнутри? (Сервисы, контроллеры, модули).
• Level 4 (Code): Детали реализации классов (часто опускается, так как видно в IDE).

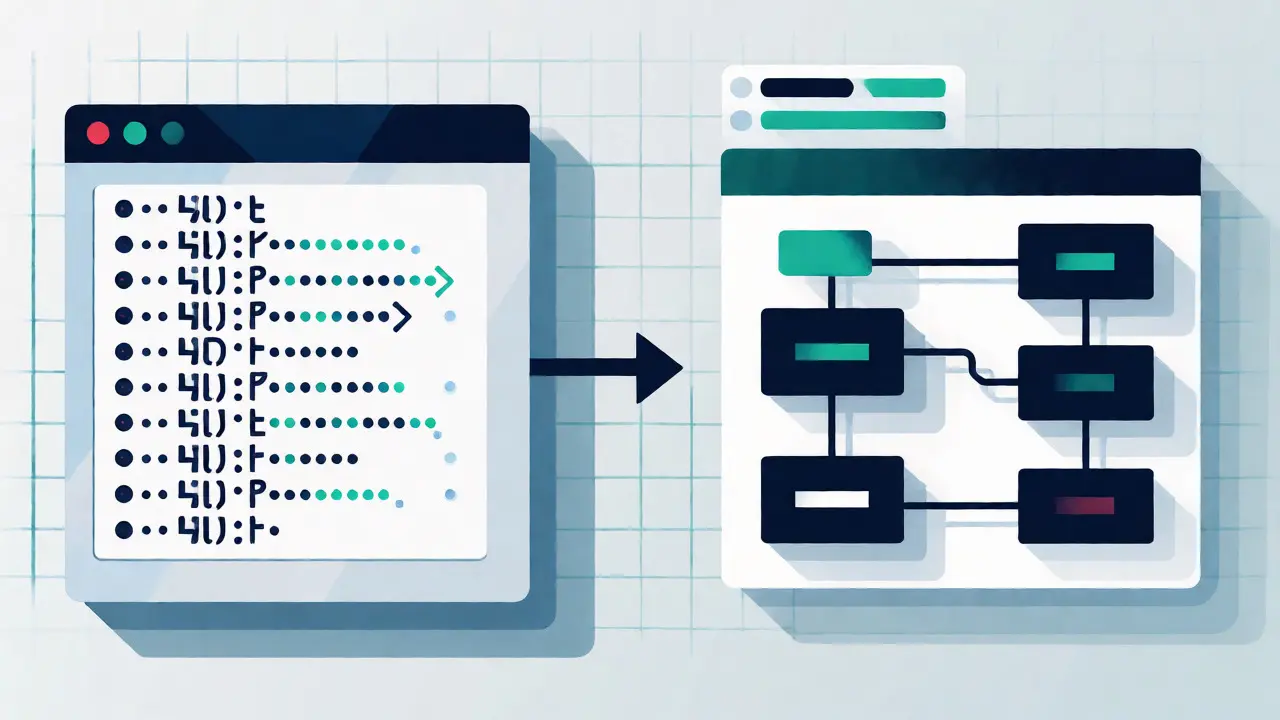

Инструменты вроде Structurizr позволяют описать эту модель текстом, а затем автоматически генерировать красивые и согласованные диаграммы. Это исключает человеческий фактор, когда одна часть схемы обновлена, а другая забыта.

Частые ошибки при визуализации

Я видел сотни схем, которые выглядят красиво, но бесполезны. Вот типичные ловушки, в которые попадают команды:

• «Все на одной диаграмме». Пытаться показать микросервисную архитектуру из 50 сервисов на одном листе А4 невозможно. Разбивайте схемы по доменам или контекстам.
• Отсутствие легенды. Если у вас есть красные квадраты, синие линии и пунктирные рамки, зритель должен знать, что это значит. Без легенды схема превращается в ребус.
• Устаревшие данные. Схема, которая не соответствует коду, хуже, чем отсутствие схемы. Она вводит в заблуждение. Автоматизируйте обновление там, где возможно.
• Игнорирование потоков данных. Многие рисуют только связи «клиент-сервер», забывая про очереди сообщений, кэш или фоновые задачи. Добавьте подписи к стрелкам: какой протокол используется, какие данные передаются.

Практический совет: начните с малого

Не пытайтесь сразу покрыть всю архитектуру предприятия. Начните с одного критического компонента. Нарисуйте его текущее состояние. Затем предложите целевое состояние после рефакторинга. Сравните две картинки. Этот процесс сам по себе выявит скрытые проблемы.

И помните: цель визуализации - не идеальная красота линий, а ясность мысли. Если ваша схема помогает новичку начать работать за час, а не за неделю, вы всё сделали правильно.
